Tại sao chọn Yinuo Máy hút bụi Rotary Filter? ?

đã trở thành sự lựa chọn ưa thích cho nhiều doanh nghiệp do ba lợi thế cốt lõi của nó là khả năng thích ứng kỹ thuật, ổn định hoạt động và hiệu quả chi phí.Máy hút bụi Rotary Drum filter

Cho dù đó là chất treo hạt mỏng hay chất colloid có độ nhớt cao, có thể xử lý các loại vải khác nhau. Điều chỉnh vải lọc, tốc độ và mức độ chân không theo tình hình của vải có thể đạt được hiệu quả hơn 90% trong tách rời chất rắn và chất lỏng, giải quyết vấn đề tách rời không đầy đủ trong thiết bị truyền thống.1.Phù hợp hiệu quả với nhiều điều kiện làm việc:

Nó đi kèm với chức năng tự động cho ăn, xả và làm sạch vải lọc, loại bỏ sự cần thiết phải làm việc thủ công thường xuyên.So với thiết bị thủ công, nó có thể tiết kiệm hơn 60% chi phí lao động và tránh biến động trong hiệu quả lọc gây ra bởi sự khác biệt trong hoạt động thủ công.Tự động giảm chi phí và cải thiện hiệu quả:

Các thành phần cốt lõi của hệ thống drum và vacuum được làm bằng vật liệu chống mài mòn và chống ăn mòn, chẳng hạn như thép không gỉ 304/316 và lớp phủ carbide silicon, có thể hoạt động ổn định trong trung bình hơn 8000 giờ.3. hoạt động ổn định và chi phí bảo trì thấp:

Các đường ống chân không đã được tối ưu hóa và được trang bị với máy bơm chân không tiết kiệm năng lượng. tiêu thụ năng lượng cho mỗi khu vực lọc đơn vị là 15% -20% thấp hơn so với mức trung bình của ngành. Ngoài ra, nó có thể đạt được thải khô của chất thải lọc và phục hồi và tái sử dụng của bộ lọc, đáp ứng nhu cầu của khí thải môi trường và tái chế tài nguyên.4. tiêu thụ năng lượng thấp, phù hợp với yêu cầu môi trường:

có thể tùy chỉnh thiết bị với vật liệu đặc biệt hoặc máy cạo / xoắn ốc và áo khoác sưởi ấm theo nhu cầu của người dùng, chẳng hạn như độ ăn mòn, nhiệt độ, hàm lượng rắn của bùn, và yêu cầu năng lực sản xuất của 0,5-50 mét vuông diện tích lọc, bao gồm nhiều nhu cầu phân đoạn ngành công nghiệp.5. mạnh mẽ tùy chỉnh khả năng:

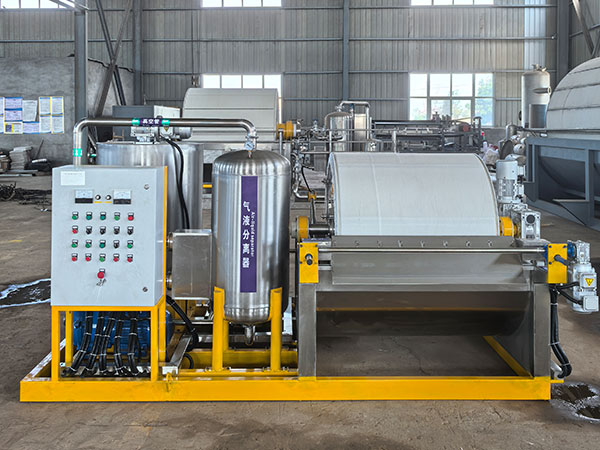

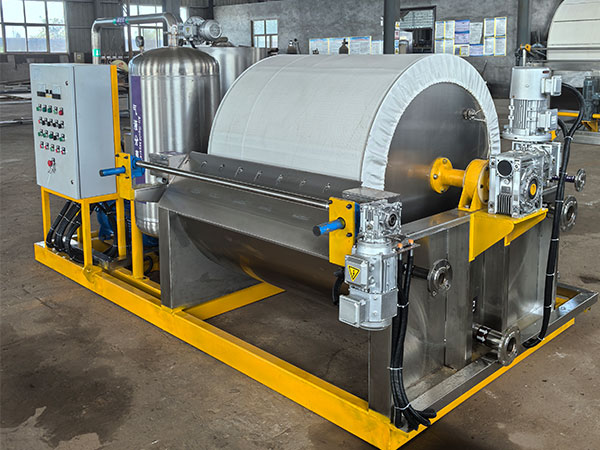

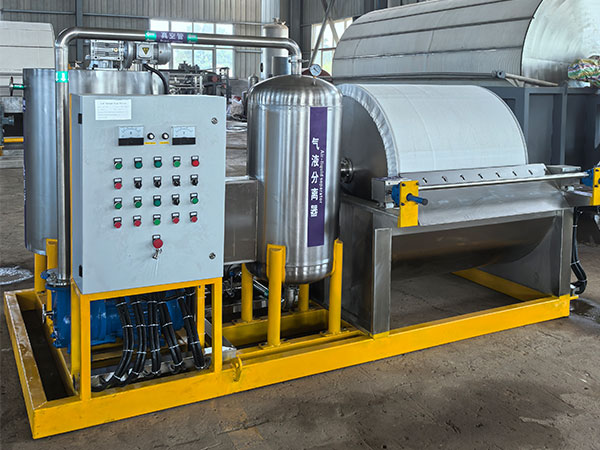

Cấu trúc của vacuum rotary drum filter

Bộ lọc ống quay chân không Yinuo có thiết kế mô-đun, với cấu trúc cốt lõi bao gồm sáu mô-đun: các thành phần ống, hệ thống chân không, hệ thống truyền tải, hệ thống cho ăn và xả, hệ thống làm sạch và hệ thống điều khiển.

Module cốt lõi	Thành phần chính	Chức năng và vai trò	Vật liệu chung
Đường bộ component	Cơ thể trống, vải lọc, đầu phân phối	Cốt lõi lọc hoàn thành quá trình "suction filtration drying unloading" trong quá trình quay của trống; Đầu phân phối điều khiển chuyển đổi chân không / thổi	Trống: 304/316 thép không gỉ; Vải lọc: polyester / nylon / PTFE (được lựa chọn theo vết bẩn); Đầu phân phối: sắt đúc + hợp kim chống mài mòn
Hệ thống vacuum	Máy bơm chân không, bể chân không, đường ống	Cung cấp một môi trường chân không ổn định và chiết xuất các chất lọc; Vacuum tank buffering pressure fluctuation	Máy bơm chân không: Nhẫn nước / Loại gốc; Đường ống: Thép không gỉ / UPVC
Hệ thống truyền	Động cơ, Reducer, Chain/Gear	Đưa cuộn để quay với tốc độ liên tục, có thể được điều chỉnh bởi một bộ chuyển đổi tần số (0.5-10r / phút)	Động cơ: Động cơ tần số biến đổi; Reducer: Cycloid pinwheel
Hệ thống cho ăn và xả	Slurry tank, scraper/spiral unloader (tạm dịch: Thùng xả xoắn ốc)	Thùng rác được sử dụng để lưu trữ rác được lọc và duy trì mức độ chất lỏng ổn định; Loader chải bánh lọc ra khỏi vải lọc	Thùng rác: thép không gỉ; Unloader: thép không gỉ (khăn với cao su chống mài mòn)
Hệ thống làm sạch	Ống phun, ống cao áp	Làm sạch chất thải lọc dư thừa trên bề mặt vải lọc để ngăn chặn tắc nghẽn và kéo dài tuổi thọ của nó	Ống phun: thép không gỉ; Nozzle: Nhựa / thép không gỉ (Adjustable Angle)
Hệ thống kiểm soát	Bộ điều khiển PLC, màn hình cảm ứng, cảm biến	Tự động kiểm soát tốc độ cho ăn, tốc độ cuộn, mức độ chân không và tần số làm sạch; Hiển thị trong thời gian thực của các thông số hoạt động (như tốc độ dòng lọc, độ dày bánh lọc)	PLC:Siemens/Mitsubishi; Cảm biến: Cảm biến mức độ chất lỏng, cảm biến áp suất

Nguyên tắc làm việc

Bộ lọc trống quay chân không Yinuo, dựa trên nguyên tắc "lọc hút chân không", đạt được sự tách rời chất rắn liên tục hoàn toàn tự động bằng cách xoay trống theo chiều đồng hồ

Giai đoạn xâm nhập thức ăn (0 ° -30 °)

Phần dưới của trống được ngâm trong bùn thức ăn, và chất lỏng được hút chân không đi. chất rắn vẫn còn trên vải lọc để tạo thành một chiếc bánh lọc ban đầu, và trộn có thể được lựa chọn để ngăn chặn các hạt từ định cư xuống đáy.

Giai đoạn lọc hút (30 ° -150 °)

Ống với bánh lọc rời khỏi bùn, và chân không tiếp tục lọc, tăng độ dày của bánh lọc đến 5-30mm. Bộ lọc được phân phối thông qua đầu phân phối và ống chân không, và sau đó được vận chuyển đến giai đoạn chế biến tiếp theo bằng máy bơm trung tâm.

Giai đoạn sấy của bánh lọc (150 ° -210 °)

Hành động chân không liên tục làm giảm hàm lượng độ ẩm của bánh lọc đến 10% -30%.

Giai đoạn thổi thổi (210 ° -240 °)

Đầu phân phối được chuyển sang chế độ thổi, và không khí nén được thổi ngược từ vòi, cho phép bánh lọc tách ra khỏi vải lọc để dễ dàng xả.

Giai đoạn tải: (240 ° 300 °)

Trống quay đến khu vực xả, và máy cạo râu cạo râu khỏi bánh lọc, rơi vào thắt lưng vận chuyển hoặc bể thu gom để tái chế.

Giai đoạn làm sạch vải lọc (300 ° -360 °)

Phun nước sạch để rửa sạch các hạt còn lại trong vải lọc, khôi phục hiệu suất lọc, và nước thải làm sạch có thể được tái chế và tái sử dụng.

Bằng cách hoàn thành 6 giai đoạn trên và liên tục đi xe đạp, bộ lọc cuộn trống quay có thể đạt được hoạt động hoàn toàn tự động của "chế độ ăn lọc sấy khô rửa thoát" mà không dừng máy.

Chức năng Core

Phân tách chất rắn và chất lỏng hiệu quả: Nó có thể nhanh chóng tách các chất rắn và chất lỏng trong treo, tạo ra một chiếc bánh lọc với hàm lượng độ ẩm điều chỉnh và lọc rõ ràng, đáp ứng nhu cầu phục hồi / xử lý bánh lọc tiếp theo và lọc lưu thông / xả.

2. chức năng thích ứng quy trình: có thể điều chỉnh tốc độ drum, độ chân không, tốc độ thức ăn, thích hợp để lọc các vật liệu khác nhau, và cũng có thể tùy chỉnh sưởi ấm và cách nhiệt để đối phó với mảnh vụn nhiệt độ cao hoặc vật liệu dễ dàng làm cứng như chất béo, paraffin, vv ở ≤ 150 ° C, tránh đông đúc.

3. giám sát hoạt động và bảo vệ: theo dõi thời gian thực về mức độ chân không, tốc độ dòng lọc, và áp suất làm sạch vải lọc. thông số bất thường sẽ tự động báo động và kích hoạt cơ chế bảo vệ; Được trang bị một thiết bị "phát hiện độ lệch vải lọc" để ngăn chặn vải lọc lệch trong quá trình hoạt động và tránh giảm hiệu quả lọc.

Chức năng bảo trì thuận tiện: Vải lọc thông qua một cấu trúc thay thế nhanh chóng, được cố định bằng vít hoặc vít, và có thể được thay đổi trong vòng 30 phút bởi một người duy nhất. trống và đầu phân phối được thiết kế với một "cấu trúc có thể tháo rời và có thể giặt", có thể dễ dàng được tháo rời trong bảo trì thường xuyên để loại bỏ vật liệu còn lại và ngăn ngừa ăn mòn.

Sản phẩm Features

So với thiết bị lọc chân không truyền thống, thiết bị Yinuo có sáu lợi thế cốt lõi

Hoạt động liên tục là cần thiết cho sự ổn định

trống không ngừng quay, mà không cần phải hoạt động ngắn hạn của "chế độ ăn lọc xả" như một tấm và khung máy. Một đơn vị duy nhất có thể xử lý 0,5-30m 3 mỗi giờ

Chất lỏng, thích hợp cho sản xuất công nghiệp quy mô lớn.

Hàm lượng độ ẩm thấp của bánh lọc và chất lượng vật liệu rắn tốt

Thông qua quá trình khử nước hai giai đoạn "hút lọc + sấy" và mức độ chân không có thể điều chỉnh, hàm lượng độ ẩm của bánh lọc là 5% -15% thấp hơn so với bộ lọc lá truyền thống, và tiêu thụ năng lượng của quá trình sấy tiếp theo cũng có thể được giảm. ví dụ, trong ngành công nghiệp hóa học, tiêu thụ hơi nước của sấy bánh lọc có thể được giảm hơn 20%.

Chống ăn mòn mạnh mẽ, có khả năng xử lý các loại vật liệu khác nhau

Thép không gỉ 316L và Hastelloy có thể được lựa chọn như các thành phần cốt lõi, và vật liệu PTFE với axit, kiềm và chống nhiệt độ cao có thể được lựa chọn như vải lọc. nó có thể xử lý các vật liệu axit như axit sulfuric và axit hydrochloric, vật liệu kiềm như natri hydroxide, cũng như vật liệu dung môi hữu cơ, với phạm vi rộng của khả năng thích ứng.

Mức độ tự động hóa cao và hoạt động đơn giản

điều khiển bằng PLC + màn hình cảm ứng, các thông số lọc vật liệu khác nhau có thể được đặt trước. Khi thay đổi vật liệu, chỉ có mẫu cần được điều chỉnh mà không cần gỡ lỗi lặp lại. giám sát từ xa cũng có thể được cài đặt tùy chọn, và trạng thái thiết bị có thể được xem trên điện thoại di động hoặc máy tính.

Dấu chân nhỏ và sử dụng không gian cao

Thiết bị được thiết kế theo chiều dọc và nhỏ gọn, chiếm 30% -50% ít không gian hơn so với các bộ lọc lá chân không có công suất sản xuất tương tự, làm cho nó phù hợp cho các tình huống nơi không gian hội thảo bị hạn chế.

Tiết kiệm năng lượng và bảo vệ môi trường

Được trang bị máy bơm chân không tiết kiệm năng lượng, đơn vị tiêu thụ năng lượng thấp, bộ lọc có thể được tái chế và tái sử dụng, và lượng chất thải rắn được xử lý bằng cách lọc bánh quy được giảm, phù hợp với các chính sách quốc gia về "sự tiết kiệm năng lượng và giảm phát thải" và "nền kinh tế tuần hoàn", giúp các doanh nghiệp giảm chi phí bảo vệ môi trường.

Parameters đặc điểm

Các thông số kỹ thuật của bộ lọc trống quay chủ yếu phụ thuộc vào "khu vực lọc trống", từ sử dụng thử nghiệm quy mô nhỏ đến sử dụng công nghiệp quy mô lớn.

Đặc điểm kỹ thuật và mô hình (khu vực lọc)	Đường kính ống (mm)	Chiều dài trục (mm)	Dải tốc độ (r/min)	Phạm vi độ chân không (MPa)	Công suất xử lý (m 3/h)	Công suất động cơ (kW)	Trọng lượng thiết bị (kg)	Các kịch bản áp dụng
YN-XH-0.5	600 người	500 người	0.5 - 8 người	-0.06~-0.09	0.5 - 2 người	0.75 người	800 người	Phòng thí nghiệm và thí nghiệm quy mô nhỏ
YN-ZG2	ngàn	800 người	0.5 - 6 người	-0.06~-0.09	2 - 8	1.5 Đánh giá	2200 người	Sản xuất vừa và nhỏ (như thực phẩm và dược phẩm)
YN-ZG 5	1200 người	1400 người	0,5 - 5	-0.06~-0.09	8 - 20	3 Thì	4500 người	Sản xuất quy mô vừa đến lớn (như các ngành công nghiệp hóa học và khai thác mỏ)
YN-ZG 10	1600 người	2000 người	0.5 - 4 người	-0.06~-0.09	20 - 40	5.5 Đánh giá	8800 người	Sản xuất liên tục quy mô lớn (như bảo vệ môi trường, kim loại)
YN-ZG-20 (Tùy chỉnh)	2000 người	3200 người	0,5 - 3	-0.06~-0.09	40 - 80	11 Đời	18000 người	Các dự án công nghiệp siêu lớn

Ứng dụng Fields

Bộ lọc trống quay chân không được sử dụng rộng rãi trong sáu ngành công nghiệp bao gồm hóa chất, khai thác mỏ, thực phẩm, dược phẩm, bảo vệ môi trường và kim loại do khả năng thích ứng mạnh mẽ, hiệu quả cao và hoạt động ổn định.

Ngành công nghiệp hóa học: tách rời chất rắn và chất lỏng của bột như barium sulfate và calcium carbonate, lọc và thanh lọc thuốc nhuộm và nhựa, và loại bỏ các tạp chất từ các giải pháp phản ứng;

Ngành công nghiệp khai thác mỏ: Khử nước của đồng, sắt và kẽm tập trung, chẳng hạn như đồng tập trung lọc bánh với hàm lượng độ ẩm ≤ 15%, để vận chuyển thuận tiện và tan chảy; Làm sạch caolin và cát quartz để loại bỏ các tạp chất tinh tế từ bùn;

Ngành công nghiệp thực phẩm: mất nước sữa tinh bột, tách tinh bột và nước chế biến; Làm rõ nước trái cây đường và loại bỏ chất colloid dư lượng đường; Sản xuất phô mai được chia thành phô mai và sữa chua để loại bỏ bụi bẩn;

Công nghiệp dược phẩm: kháng sinh và lọc tinh thể vitamin để loại bỏ các tạp chất từ rượu mẹ; Chiết xuất được lọc để loại bỏ dư lượng thuốc, và vải lọc có thể được làm bằng vật liệu vô trùng để cải thiện độ rõ ràng;

Ngành công nghiệp bảo vệ môi trường: khử nước bùn nước thải đô thị / công nghiệp, với hàm lượng độ ẩm ≤ 60%, thích hợp cho bãi rác và đốt cháy; Phun bùn đốt rác, tách bùn bùn ra khỏi dung dịch chelating;

Ngành công nghiệp kim loại: lọc khí lò nổ rửa bùn nước, phục hồi bột tập trung sắt; Làm sạch chất điện giải trong quá trình điện phân đồng và kẽm để loại bỏ bùn anode.
