Hướng dẫn sử dụng vacuum disk filter

Là một thiết bị tách chất lỏng rắn hiệu quả, bộ lọc đĩa chân không có một loạt các ứng dụng trong khai thác mỏ, công nghiệp hóa chất, bảo vệ môi trường và nhiều lĩnh vực khác. nó chủ yếu dựa vào nguyên tắc áp suất chân không âm để thực hiện công việc, dưới tác động của áp suất chân không âm, chất lỏng trong treo có thể đi qua môi trường lọc, trong khi các hạt rắn sẽ được giữ lại hiệu quả bởi môi trường lọc, và sau đó tích lũy trên bề mặt của môi trường lọc để tạo thành một chiếc bánh, để đạt được mục đích tách chất lỏng rắn.

So với các loại thiết bị lọc khác, lợi thế của bộ lọc đĩa chân không là đáng kể hơn, với khả năng hoạt động liên tục, và có thể là hoạt động tách rời chất rắn không bị gián đoạn, mà cải thiện đáng kể hiệu quả sản xuất. hiệu quả lọc cao, có thể đạt được hiệu quả chất rắn chất lỏng tách hiệu quả trong một khoảng thời gian tương đối ngắn, và mức độ tự động hóa cũng ở mức cao, có thể có hiệu quả giảm can thiệp thủ công và chi phí lao động thấp hơn.

Nguyên tắc làm việc

Bộ lọc đĩa chân không chủ yếu dựa vào áp suất âm chân không để thực hiện sự tách biệt giữa chất rắn và chất lỏng, và quy trình làm việc của nó như sau:

1 Thì

Cung cấp: Việc treo phải được lọc, vận chuyển đến đĩa lọc bên dưới hoặc xung quanh đĩa lọc, để đĩa được ngâm trong đó;

2 Thì

Bơm chân không: Bên trong đĩa được kết nối với hệ thống chân không thông qua đường ống, và sau khi chân không được bật, một sự khác biệt áp suất sẽ được tạo ra bên trong và bên ngoài đĩa. dưới hành động của sự khác biệt áp suất, chất lỏng trong treo sẽ đi vào kênh thu thập chất lỏng bên trong đĩa lọc thông qua vải lọc, và các hạt rắn sẽ được giữ lại bởi vải lọc, tạo thành một chiếc bánh trên bề mặt đĩa lọc;

3 Thì

Khử nước bánh: Trong quá trình lọc, bánh liên tục dày lên, và áp lực âm của chân không tiếp tục làm việc để tiếp tục chiết xuất nước còn lại trong bánh và giảm hàm lượng độ ẩm;

4 Cái

Tải xuống: Bánh sẽ được tải xuống khu vực xả sau khi đạt được độ dày và độ khô nhất định, tại thời điểm này, hệ thống chân không được đóng lại và nước sẽ được thổi trở lại hoặc cạo ra bởi không khí nén hoặc máy cạo râu. thông qua không khí nén hoặc cạo râu với máy cạo râu, bánh được tước khỏi bề mặt vải lọc và thu thập;

5 Thì

Phục hồi vải lọc: Sau khi xả, một phần của bộ lọc sẽ được rửa sạch bằng nước hoặc không khí nén thổi vải lọc để loại bỏ các hạt mịn còn sót lại, để khôi phục hiệu suất lọc của vải lọc, và để sẵn sàng cho việc lọc tiếp theo.

Toàn bộ quá trình xoay liên tục với sự giúp đỡ của đĩa lọc để nhận ra hoạt động chu kỳ của mỗi giai đoạn và đạt được hiệu ứng tách liên tục giữa chất rắn và chất lỏng.

cấu trúc

Bộ lọc đĩa chân không chủ yếu bao gồm các thành phần cốt lõi sau:

Thân xe tăng

Nó là một thùng chứa cho treo lọc, và đĩa lọc được chìm một phần trong bùn trong bể, và một thiết bị trộn đang đứng ở dưới cùng của cơ thể bể để ngăn chặn bùn định cư.

Hệ thống vacuum

Nó bao gồm máy bơm chân không, bể chân không, đường ống và van, có thể cung cấp áp suất tiêu cực ổn định và thải lọc.

Thiết bị tháo rời

Nó chứa squeegees và hệ thống thổi không khí nén.

Hệ thống truyền

Được tạo thành từ động cơ, bộ giảm tốc, bánh răng hoặc chuỗi, lái đĩa lọc để quay với tốc độ từ 0,5 đến 3 r / phút để thực hiện chuyển đổi các giai đoạn làm việc khác nhau;

Filter đĩa

Bộ lọc cốt lõi, thường bao gồm 6-20 bộ lọc hình quạt được đặt lại với nhau thành một vòng tròn, bề mặt được phủ bằng vải lọc, và bên trong được trang bị một kênh thu thập chất lỏng vô tuyến hoặc tròn để thu thập chất lỏng qua vải lọc.

Hệ thống kiểm soát

Cốt lõi của PLC, với chân không, mức độ chất lỏng và các cảm biến khác, có thể tự động điều khiển hệ thống điều khiển: PLC là cốt lõi, với chân không, mức độ chất lỏng và các cảm biến khác, nó có thể tự động điều khiển khối lượng thức ăn, chân không, tốc độ và các thông số khác, và một phần của thiết bị được trang bị màn hình cảm ứng để thực hiện sự tương tác giữa người và máy.

Những ưu điểm của bộ lọc đĩa chân không so với bộ lọc tấm và khung và bộ lọc thắt lưng là gì:Thì

So sánh kích thước	Máy lọc đĩa vacuum	Bảng và Frame Filter	Bộ lọc thắt lưng
Mode hoạt động	Hoạt động liên tục, hoàn thành các giai đoạn như cho ăn, lọc và xả thông qua sự quay và lưu thông của đĩa lọc	Hoạt động gián đoạn liên quan đến một số bước, bao gồm khung, cho ăn, lọc, khung và làm sạch. Mỗi giai đoạn đòi hỏi thời gian ngừng hoạt động của máy để chuyển đổi	Hoạt động liên tục, đạt được liên tục cho ăn, lọc, thoát nước và thoát nước thông qua việc chạy liên tục của dây đai lọc
Hiệu quả lọc	Cao, với công suất xử lý mỗi đơn vị diện tích 0,5~3m3/(m2·h), và hình thành bánh lọc nhanh được thúc đẩy bởi áp suất âm chân không	Trung bình, với tốc độ lọc giảm dần khi bánh lọc dày, thích hợp cho các lô nhỏ và vật liệu có hàm lượng rắn cao	Độ cao vừa phải, với công suất chế biến bị ảnh hưởng bởi tốc độ và chiều rộng của dải lọc, nó thường thích hợp cho bùn nồng độ trung bình và thấp
Chất lượng nước của filter cake	Tính tương đối thấp, từ 15% đến 30%, hàm lượng độ ẩm có thể được giảm thêm thông qua sự kết hợp của áp lực âm chân không và thổi ngược	Giảm đến trung bình, từ 10% đến 30%. áp lực cao có thể làm giảm đáng kể hàm lượng độ ẩm, nhưng cần thiết bị áp lực bổ sung	Trung bình, 20% đến 40%, chủ yếu được khử nước thông qua lọc trọng lực và ép áp suất thấp, với hàm lượng độ ẩm cao hơn một chút so với đĩa chân không và tấm và bộ lọc khung
Mức độ tự động hóa	Nó tương đối tiên tiến, và các thông số như mức độ chân không, tốc độ quay và tốc độ cung cấp có thể được kiểm soát thông qua PLC.	Chi phí tương đối thấp, và các quy trình như cài đặt khung và loại bỏ phụ thuộc rất nhiều vào hoạt động thủ công.	Nó tương đối cao, và có thể tự động kiểm soát tốc độ của dây chuyền lọc, khối lượng nước rửa, v.v., không có sự can thiệp thủ công cần thiết cho việc xả
Adaptivity	Thích hợp cho mảnh vụn với nồng độ từ 5% đến 60% và các hạt từ 1 đến 200μm, chẳng hạn như mảnh vụn hóa học và mảnh vụn khai thác	Thích hợp cho các vật liệu có nồng độ cao và độ nhớt cao như thuốc nhuộm và chất thải thực phẩm, với khả năng thích nghi mạnh mẽ với kích thước hạt (có thể giữ lại các hạt mịn)	Nó là thích hợp cho bùn với nồng độ trung bình đến thấp (3% đến 30%) và các hạt thô hơn, chẳng hạn như bùn đô thị và đuôi mỏ. tuy nhiên, xử lý vật liệu nhạy cảm đặt ra một thách thức đáng kể
Cover một khu vực	Tương đối nhỏ, với bố trí nhỏ gọn hơn cho cùng một công suất xử lý	Nó tương đối lớn, đòi hỏi không gian cho các hoạt động lắp đặt khung và loại bỏ. Tổng khối lượng của thiết bị khá lớn	Nó tương đối lớn, và do sự cần thiết phải sắp xếp dây đai lọc, thiết bị cho ăn, cuộn báo chí, hệ thống rửa chén, v.v., nó thường khá dài.
Chi phí thiết bị	Nó tương đối cao, đòi hỏi các thành phần phức tạp như hệ thống chân không và hệ thống truyền tải	Chi phí thấp và đơn giản trong cấu trúc, nó chủ yếu bao gồm một tấm lọc, một khung bộ lọc, và một thiết bị kẹp	Thiết bị tương đối phức tạp, đòi hỏi các thành phần như dây đai lọc, hệ thống ổ đĩa, thiết bị ép và hệ thống rửa, làm cho nó phức tạp hơn so với máy in tấm và khung bộ lọc.
Chi phí hoạt động	Bơm chân không có tiêu thụ năng lượng cao hơn, nhưng chi phí lao động thấp hơn	Chi phí tương đối cao, chi phí vận hành lao động cao, và vải lọc mài mòn nhanh chóng (yêu cầu tháo dỡ thường xuyên)	Trung bình, với chi phí bảo trì cao cho thắt lưng lọc, và tiêu thụ năng lượng chủ yếu đến từ động cơ động cơ và bơm nước rửa
Các kịch bản áp dụng	Sản xuất công nghiệp quy mô lớn, chẳng hạn như khử nước khai thác mỏ, xử lý bùn môi trường và lọc liên tục trong ngành công nghiệp hóa chất	Sản xuất hàng loạt nhỏ và gián đoạn, chẳng hạn như thí nghiệm quy mô nhỏ trong phòng thí nghiệm, hóa chất tinh tế và lọc độ tinh khiết cao trong ngành công nghiệp thực phẩm và dược phẩm	Sản xuất liên tục quy mô trung bình đến lớn, chẳng hạn như khử nước bùn đô thị, xử lý rìu mỏ, và xử lý nước thải nông nghiệp
Quy trình miễn trừ	Tự động xả, sử dụng một máy cạo râu kết hợp với không khí nén thổi trở lại, để loại bỏ bánh lọc khỏi bề mặt của đĩa bộ lọc	Vận chuyển bằng tay hoặc bán tự động đòi hỏi phải tháo rời khung bộ lọc để làm sạch bánh lọc, dẫn đến cường độ lao động cao	Tự động xả, nơi bánh lọc tự nhiên rơi ra khi thắt lưng lọc đạt đến đầu, hoặc được hỗ trợ bởi một máy cạo râu để cắt
Khó khăn trong việc thay thế vải lọc	Nó tương đối phức tạp, đòi hỏi phải tháo dỡ bộ lắp ráp đĩa lọc để thay thế vải lọc, mất một thời gian dài	Nó tương đối đơn giản; chỉ cần mở khung bộ lọc để thay thế vải bộ lọc. tuy nhiên, thay thế thường xuyên sẽ ảnh hưởng đến hiệu quả	Ẩm thực Ẩm thực Ẩm thực Ẩm thực Ẩm thực Ẩm thực Ẩm thực Ẩm thực Ẩm thực

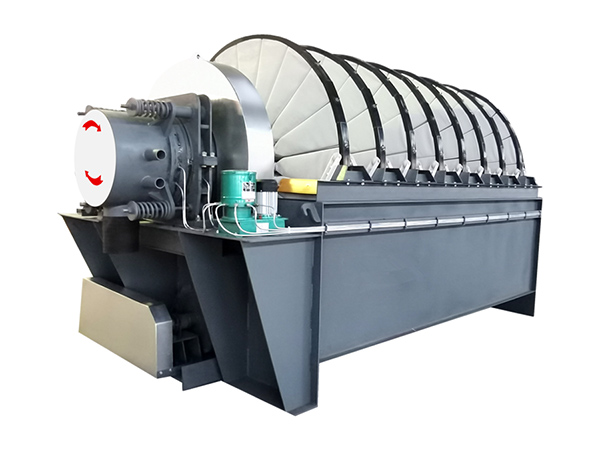

Máy lọc đĩa vacuum

Là một bộ tách chất rắn và chất lỏng hiệu quả, Bộ lọc đĩa chân không đạt được hoạt động liên tục do nguyên tắc lái xe chân không-giảm áp suất.Với thiết kế nhỏ gọn và mức độ tự động hóa nổi bật, nó đóng một vai trò quan trọng trong một loạt các ngành công nghiệp, đặc biệt là trong việc thoát nước của bùn quy mô lớn, nồng độ cao.
