Trong lĩnh vực sản xuất đường, bộ lọc chân không xoay là một phần thiết bị quan trọng để đạt được sự tách rời hiệu quả của các chất rắn và chất lỏng trong nước đường. Cho dù nó liên quan đến chế biến ống dẫn đường cho sản xuất đường, sử dụng củ cải đường cho sản xuất đường công nghiệp, chiết xuất đường dư từ nước bùn, chế biến bánh lọc được sản xuất bởi quá trình carbonation, hoặc làm sạch nước trái cây xanh để cải thiện chất lượng, tất cả các quá trình này dựa vào thiết bị này để hoạt động.

Nguyên tắc hoạt động và phạm vi ứng dụng của bộ lọc chân không quay trong ngành công nghiệp đường

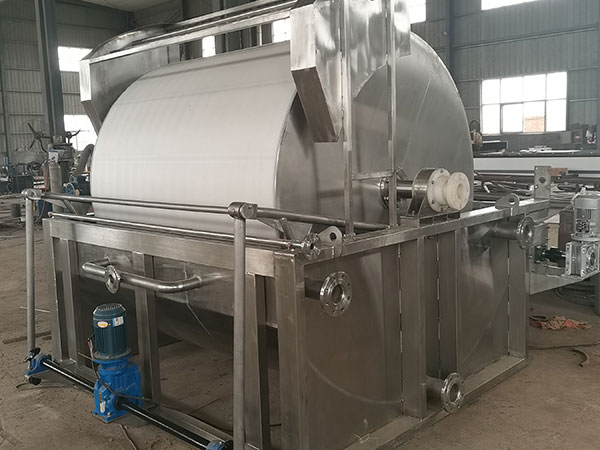

Bộ lọc chân không cuộn trống là một loại bộ lọc chân không liên tục. Các lĩnh vực bộ lọc của nó được làm bằng polypropylene cường độ cao, với thiết kế cấu trúc hợp lý đảm bảo độ bền và độ bền. Nó có thể được áp dụng rộng rãi trong các ngành công nghiệp như sản xuất kiềm, khai thác mỏ, khử nước bùn than, giấy, chế biến thực phẩm, sản xuất dược phẩm và khử nước bùn kim loại.

Cấu trúc và nguyên tắc làm việc của bộ lọc chân không quay

Nó bao gồm một cuộn dây xoay ngang với các lỗ trên tường của nó. Một tấm hỗ trợ và vải lọc được đặt trên bề mặt cuộn dây để tạo thành bề mặt lọc. Không gian dưới bề mặt lọc được chia thành một số buồng dạng quạt riêng biệt, mỗi buồng được kết nối với một van phân phối thông qua một ống dẫn.

Khi trống quay một chu kỳ đầy đủ, mỗi buồng lọc được kết nối với hệ thống chân không và hệ thống không khí nén thông qua van phân phối, tiếp tục hoàn thành các hoạt động như lọc, giặt, sấy khô, xả rác, và tái tạo vải lọc trên toàn bộ bề mặt lọc của trống:

Vùng lọc chiếm khoảng 1/3 chu vi;

Khu vực giặt và sấy rác chiếm 1/2 vòng tròn;

Vùng xả rác chiếm 1/6 vòng tròn;

Có những phần chuyển tiếp giữa các khu vực này.

Trong quá trình lọc, phần dưới của cuộn xoay được ngâm trong treo và xoay. Các buồng lọc ngâm trong treo được kết nối với hệ thống chân không: bộ lọc được hút ra khỏi bộ lọc, trong khi các hạt rắn được hấp thụ trên bề mặt lọc để hình thành chất thải lọc. Sau khi xoay ra khỏi treo với cuộn, chất lỏng chứa trong chất thải lọc được liên tục hút ra. Khi cần phải loại bỏ chất thải lọc còn lại trong chất thải lọc, nước rửa có thể được phun khi buồng lọc xoay đến phần trên của cuộn. Tại thời điểm này, buồng lọc được kết nối với một hệ thống chân không khác, và nước rửa thâm nhập vào lớp bùn để thay thế chất thải lọc còn lại giữa các hạt.

Thiết kế cấu trúc và đặc điểm kỹ thuật

1.Các thành phần và vật liệu cốt lõi

Cơ thể trống: 316L thép không gỉ đúc chính xác, lỗi tròn ± 0.05mm, cân bằng động G0.5 cấp độ, bề mặt laser phủ 3-5mm lớp gốm, tuổi thọ kéo dài 50% so với electroplating.

Hệ thống lọc: vải lọc sợi PP thông thường; Các mô hình cao cấp sẽ sử dụng vật liệu lọc composite graphene để sản xuất hàng loạt vào năm 2025.

Đầu phân phối chân không: Thiết kế kín đôi, độ chân không -0.08~-0.095MPa, độ chính xác phân phối ± 0,5%; So với thiết bị truyền thống, hàm lượng độ ẩm trong bánh lọc có thể được giảm 3-5 điểm phần trăm, làm cho việc chế biến tiếp theo của bánh lọc thuận tiện hơn.

2. Hệ thống điều khiển tự động

Siemens S7-1200 PLC + 10 inch màn hình cảm ứng tiêu chuẩn, hỗ trợ tự làm sạch thời gian / liên tục áp suất khác biệt, theo dõi thời gian thực của tốc độ lọc, độ dày của bộ lọc bánh và các thông số khác.

Các mô hình cao cấp được trang bị mô-đun IoT, điều hành từ xa và bảo trì + cảnh báo lỗi (độ chính xác ≥ 92%), chu kỳ tối ưu hóa máy tính cạnh, và tiêu thụ năng lượng được giảm 13%.

Giao diện DP dành riêng, có thể được kết nối với hệ thống MES của nhà máy đường để đạt được khả năng theo dõi dữ liệu quá trình đầy đủ.



Máy lọc chân không quay trong ngành công nghiệp đường nhà sản xuất

Các bộ lọc chân không xoay đa dạng trong ngành công nghiệp đường không chỉ là "công cụ lọc", mà còn là thiết bị chính không thể tách rời từ việc thanh lọc bùn đến chế biến bánh lọc. ông không chỉ có thể nắm bắt các tạp chất trong nước trái cây đường, làm cho các sản phẩm đường tinh thể sau đó có chất lượng cao hơn, mà còn cải thiện hiệu quả và tiết kiệm chi phí cho các nhà máy đường thông qua hoạt động liên tục, đặc biệt thích hợp cho nhu cầu sản xuất quy mô lớn của các nhà máy đường vừa và lớn.

Với nhu cầu ngày càng tăng về tiết kiệm năng lượng và thông minh trong ngành công nghiệp đường, thiết bị này cũng có thể được nâng cấp, từ vật liệu lọc bền hơn đến hệ thống điều hành và bảo trì từ xa, tất cả đều giúp các nhà máy đường giảm tiêu thụ năng lượng và rắc rối. trong tương lai, nó sẽ tiếp tục di chuyển theo hướng carbon thấp hơn và hướng thông minh hơn, đóng vai trò quan trọng trong dây chuyền sản xuất đường và cung cấp hỗ trợ đáng tin cậy cho các nhà máy đường để đảm bảo chất lượng và kiểm soát chi phí.
